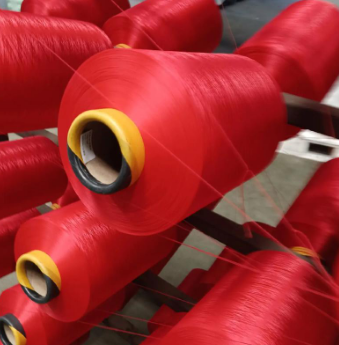

原液着色生产的涤纶纱线的颜色比染色的涤纶纱线不够光亮
原液着色涤纶纱线颜色不如染色涤纶纱线光亮，主要与着色机理、纤维表面状态及光学特性有关。
以下是关键原因分析：
A.原因解析
着色方式不同导致表面光学特性差异
原液着色是在纺丝阶段将颜料或色母粒直接加入聚合物熔体中，颜料颗粒分散在纤维内部，光线在纤维内部发生散射和吸收，反射光强度较低，光泽感较弱。
染色涤纶则通过分散染料在高温高压下渗透进入纤维无定形区，染料分子与纤维结合更均匀，且染色后常进行高温定型或轧光处理，使纤维表面更光滑，反射率更高，因此色泽更光亮。
B.纤维截面结构影响
原液着色涤纶多采用半消光或有光母粒，但即使使用有光母粒，其内部颜料颗粒仍会散射光线；而染色涤纶通常使用大有光切片为原料，本身具有高反射表面，染色后光亮效果更显著。
C.后整理工艺差异
染色纱线常配套高温定型、上油或轧光等后处理，进一步提升光泽；原液着色纱线因省略染色工序，往往跳过这些增光步骤，导致视觉上显得暗淡。
色深与饱和度影响感知
原液着色在中深色阶段虽可达到较高色深，但因颜料分散限制，高饱和度鲜艳色（如艳红、艳蓝）较难实现，而染色可通过精细拼色获得更鲜艳、亮丽的色调，进一步强化“光亮”视觉感受。
D.基于最新研究改进方向
采用纳米级颜料超分散技术：如纳米颜料超分散色母粒，可显著提升着色均匀性和色深，减少光散射，提升光泽。
优化纤维截面设计：使用大有光涤纶+原液着色复合工艺，在保证环保优势的同时增强反射。
引入增光后整理：如轻度轧光或表面光滑剂处理，在不破坏原液着色优势的前提下提升亮度。
综上，原液着色涤纶纱线“不够光亮”是工艺本质决定的，但通过材料创新和后处理优化，可在环保与美观之间取得更好平衡。
提高原液着色涤纶纱线光泽度的核心在于优化纤维结构、工艺参数与材料配方，通过多维度协同调控实现光的高效反射。
- 调控纤维截面形状
纤维截面直接影响光的反射路径。研究表明，十字形、扁平异形截面相较于传统圆形或三叶形截面，能显著增强表面镜面反射，提升明度与视觉光泽感 。例如，采用异形喷丝板设计可制备出高光泽异形截面涤纶，增强光线集中反射效果 。
- 优化热箱温度与D/Y比
在加弹工艺中，变形热箱温度和D/Y比（假捻张力比） 是关键控制参数：
适当提高定型热箱温度（如比变形热箱高30~40℃），有助于纤维结构致密化，减少内部散射，提升表面平整度，从而增强光泽 ；
合理设置D/Y比可调控纤维取向度与结晶度，影响光线传播路径，实现光泽与力学性能的平衡 。
- 选用高折射率着色剂与纳米分散技术
原液着色中，着色剂的折射率越接近涤纶基体（约1.58~1.60），界面反射越弱，透光性越好；但若需增强表面反射光泽，可选用高折射率颜料（如部分金属氧化物）进行复合着色；
采用纳米级分散工艺（如超声波喷雾干燥、高分子分散剂辅助）使着色剂均匀分布，避免团聚导致的光散射损失，提升纤维透明性与光泽一致性 。
- 引入光泽增强母粒或共聚改性
在纺丝前添加低分子量聚硅氧烷类光泽助剂或二氧化钛消光剂的反向调控（即减少TiO₂用量以提升光泽），也可通过共聚引入芳香族单体提高聚合物本身的折射率，从源头提升光泽潜力。
- 后加工协同优化
尽管原液着色省去染色工序，但仍可通过压光、电晕处理或等离子体表面改性等物理方式进一步提升织物表面平整度，间接增强光泽表现 。
E.针对原液着色涤纶纱线提升光泽度的目标，结合材料特性与加工工艺，以下是分步骤、可落地的优化方案：
- 纤维成型阶段：优化喷丝与冷却工艺
喷丝板设计：采用扁平异形截面（如三叶形、十字形）喷丝孔，增强表面镜面反射。实验表明，三叶异形截面可使光泽度提升约20%~30% 。
侧吹风工艺：控制侧吹风温度在18~22℃，湿度80%~85%，风速0.4~0.6 m/s，确保纤维冷却均匀，减少皮芯结构差异，提升表面光滑度 。
上油工艺：使用含聚醚改性硅油的油剂，既能抗静电又可形成微光膜层，提升表面光泽感。
- 加弹工序：精准调控热箱与D/Y比
第一热箱温度（H1）：设定为160~165℃，实现充分解取向；
定型热箱温度（H2）：提高至195~205℃（比H1高30~40℃），促进分子链重排致密化，减少内部散射，增强表面反射 ；
D/Y比控制：调整为1.65~1.75，优化假捻张力，提升纤维取向度与表面平整度，从而提高光泽一致性 。
- 并纱与牵伸工艺：降低毛羽，提升表面光洁
牵伸倍数：控制在3.2~3.5倍，避免过度拉伸导致微纤化增加毛羽；
罗拉隔距：采用“缓和牵伸”原则，前区隔距适当放大，减少纤维断裂与起毛；
加捻系数：适度降低至380~400（常规为420以上），在保证强力前提下减少螺旋结构对光的散射，提升光泽 。
- 后处理：表面改性增强反射
等离子体处理：采用低压氧等离子对纱线表面进行刻蚀与活化，提升表面平整度与润湿性，间接增强光泽表现 ；
压光整理：织物阶段可通过高温热压（180~200℃，压力0.4~0.6 MPa）进一步提升表面镜面反射效果。
- 原材料协同优化
着色剂选择：避免使用高TiO₂含量的消光母粒；可选用低折射率差异的有机颜料或纳米金属氧化物复合色粉，减少光散射；
母粒分散工艺：采用双螺杆挤出+超声波分散技术，确保颜料粒径≤100 nm，实现均匀分布，避免团聚导致的光泽损失 。
